Redes De Are Local 1

Estándares IEEE

La norma define las interfaces de red físicos como cables , routers , puentes y tarjetas de interfaz de red y todo el acceso y métodos de señalización asociados con las conexiones físicas de red IEEE (Instituto de Ingenieros Eléctricos y Electrónicos) . Los protocolos y servicios especificados por los estándares IEEE 802 se centran en la capa de enlace de datos y la capa física de la capa del modelo OSI de siete . Existen 23 estándares de red IEEE 802.1 ( a través 802,23 ) dirigidas por el IEEE 802. IEEE 802.1 y 802.2 Norma.

Token bus

Es un protocolo para redes de área local con similitudes a Token Ring, pero en vez de estar destinado a topologías en anillo está diseñado para topologías en bus.
Es un protocolo de acceso al medio en el cual los nodos están conectados a un bus o canal para comunicarse con el resto. En todo momento hay un testigo (token) que los nodos de la red se van pasando, y únicamente el nodo que tiene el testigo tiene permiso para transmitir. El bus principal consiste en un cable coaxial.
Token bus está definido en el estándar IEEE 802.4. Se publicó en 1980 por el comité 802 dentro del cual crearon 3 subcomites para 3 propuestas que impulsaban distintas empresas. El protocolo ARCNET es similar, pero no sigue este estándar. Token Bus se utiliza principalmente en aplicaciones industriales. Fue muy apoyado por GM. Actualmente en desuso por la popularización de Ethernet.

Token ring

Es una arquitectura de red desarrollada por IBM en los años 1970 con topología física en anillo y técnica de acceso de paso de testigo, usando un frame de 3 bytes llamado token que viaja alrededor del anillo. Token Ring se recoge en el estándar IEEE 802.5. En desuso por la popularización de Ethernet; actualmente no es empleada en diseños de redes.

Protocolos de nivel superior

• 1. 5.- PROTOCOLOS A UTILIZAR EN LAS REDES M.E. Manuel González Sánchez Construir una red de área local - M.E. Manuel González 1 Sánchez

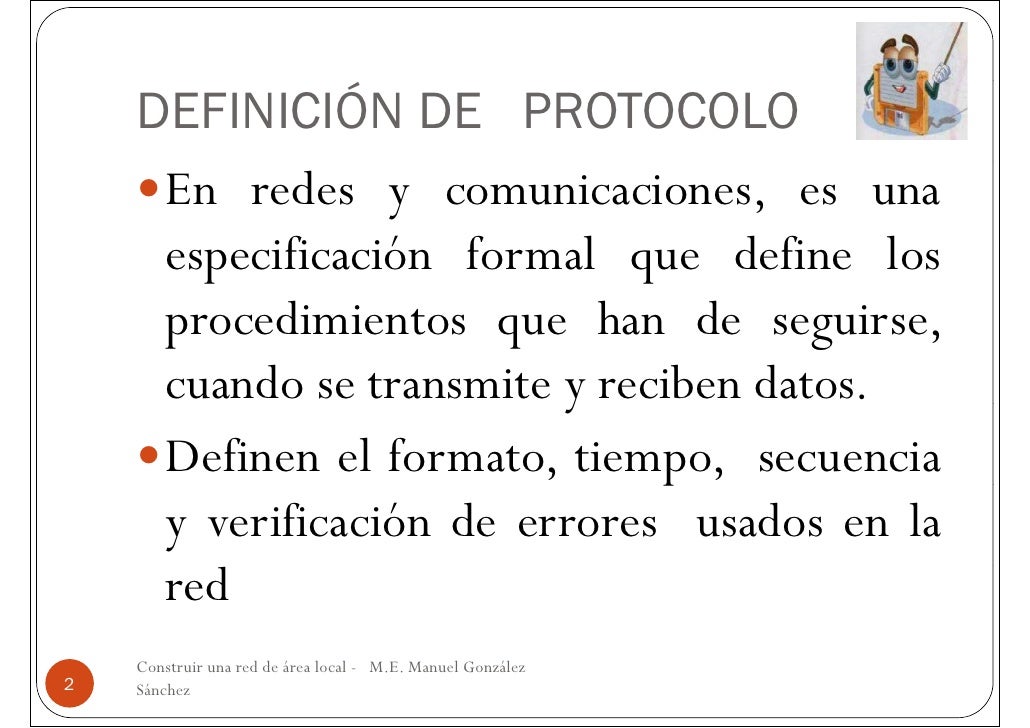

• 2. DEFINICIÓN DE PROTOCOLO En redes y comunicaciones, es una especificación f ifi ió formal que d fi l l define los procedimientos que han de seguirse seguirse, cuando se transmite y reciben datos. Definen el formato, tiempo, secuencia p y verificación de errores usados en la red Construir una red de área local - M.E. Manuel González 2 Sánchez

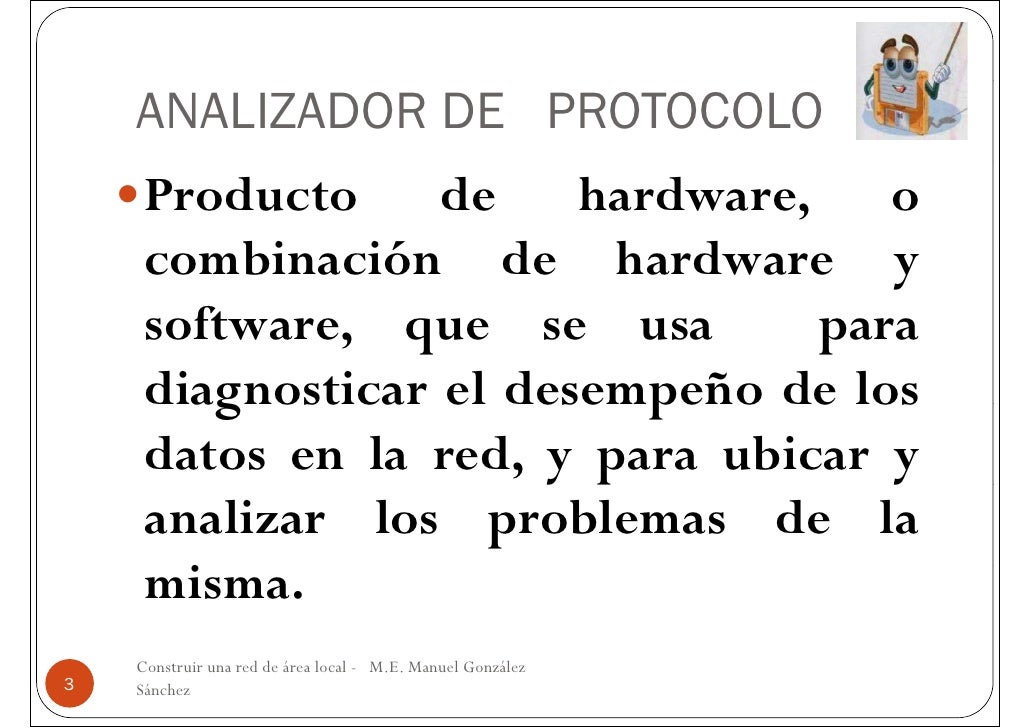

• 3. ANALIZADOR DE PROTOCOLO Producto de hardware, o combinación d bi ió de h d hardware y software, software que se usa para diagnosticar el desempeño de los datos en la red, y para ubicar y p analizar los problemas de la misma. i Construir una red de área local - M.E. Manuel González 3 Sánchez

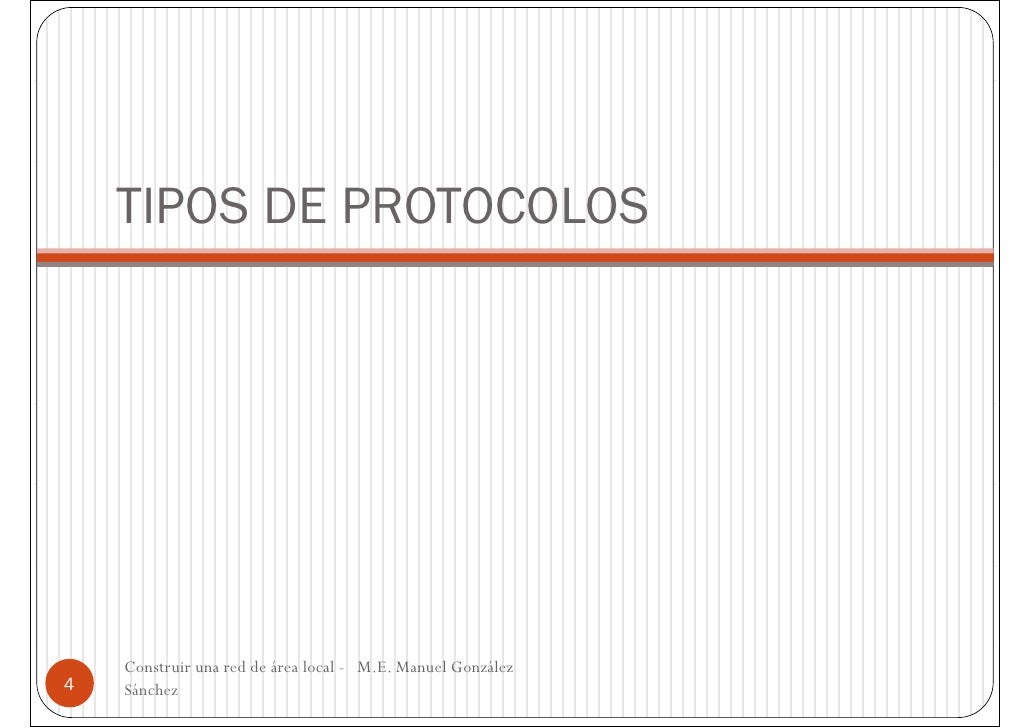

• 4. TIPOS DE PROTOCOLOS Construir una red de área local - M.E. Manuel González 4 Sánchez
• 5. PROTOCOLO TCP/IP Se refiere a los dos protocolos que trabajan juntos para transmitir datos: el Protocolo de Control de Transmisión (TCP) y el Protocolo C ld T i ió lP l Internet (IP). Cuando envías información a través de una Intranet los datos se Intranet, fragmentan en pequeños paquetes. Los paquetes llegan a su destino, se vuelven a destino fusionar en su forma original. El Protocolo de Co o Control de Transmisión divide los datos en a s s ó d v de os da os e paquetes y los reagrupa cuando se reciben. El Protocolo Internet maneja el j encaminamiento de los datos y asegura que se envían al destino exacto. Construir una red de área local - M.E. Manuel González 5 Sánchez

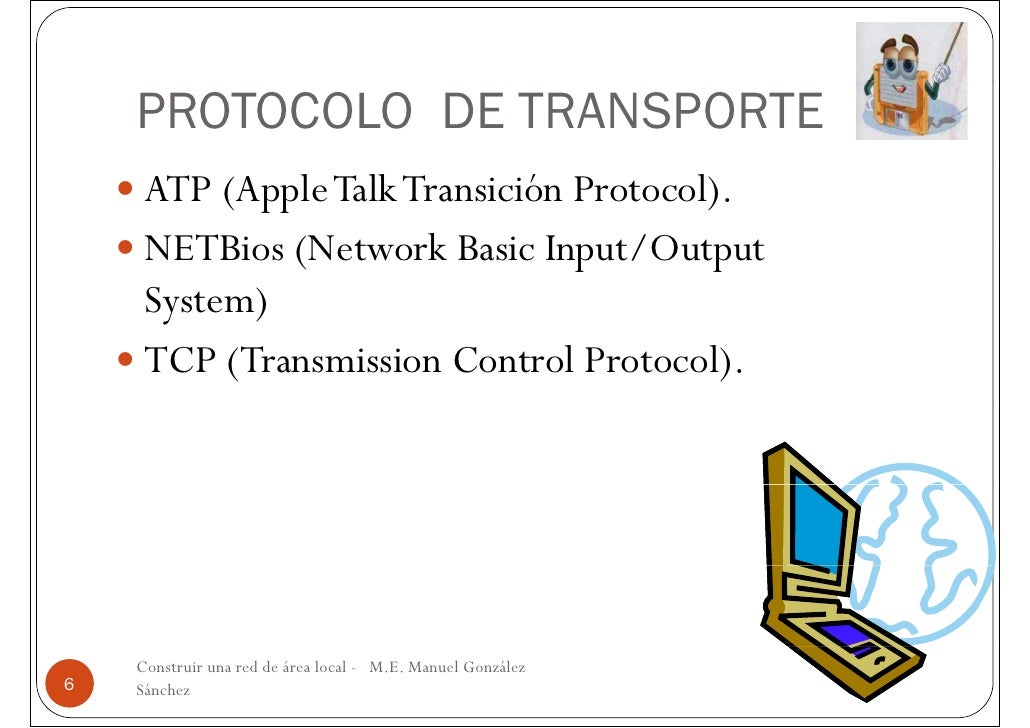

• 6. PROTOCOLO DE TRANSPORTE ATP (Apple Talk Transición Protocol). NETBios (Network Basic Input/Output NETBi (N t k B i I t/O t t System) y TCP (Transmission Control Protocol). Construir una red de área local - M.E. Manuel González 6 Sánchez

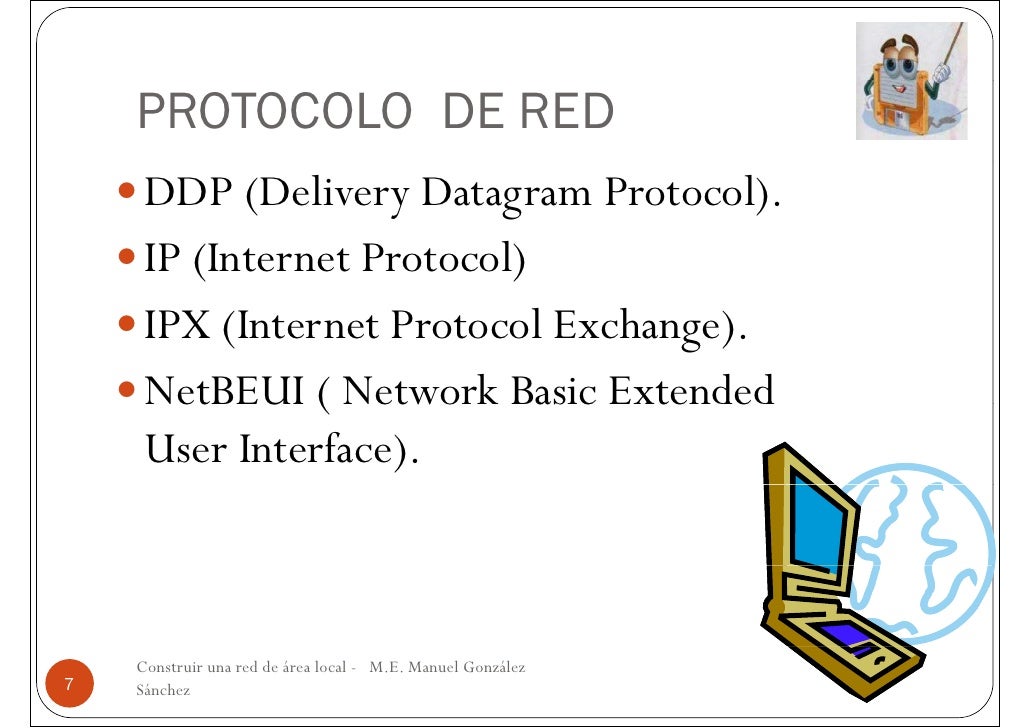

• 7. PROTOCOLO DE RED DDP (Delivery Datagram Protocol). IP (Internet Protocol) l IPX (Internet Protocol Exchange) Exchange). NetBEUI ( Network Basic Extended User Interface). Construir una red de área local - M.E. Manuel González 7 Sánchez

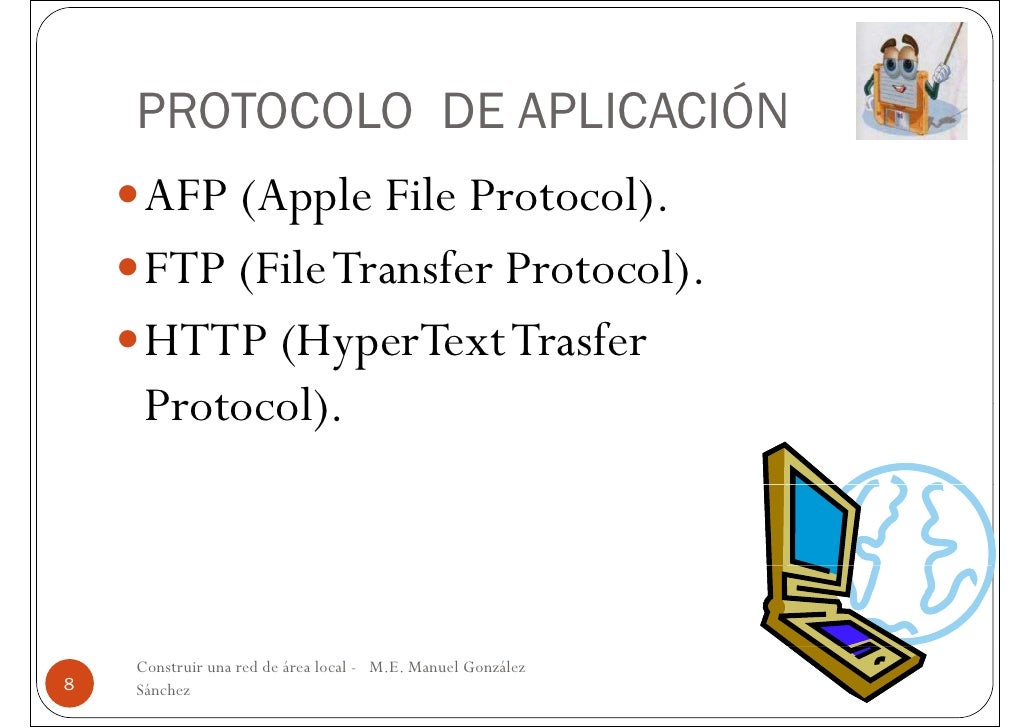

• 8. PROTOCOLO DE APLICACIÓN AFP (Apple File Protocol). FTP (File Transfer Protocol). HTTP (HyperTextTrasfer f Protocol). Protocol) Construir una red de área local - M.E. Manuel González 8 Sánchez

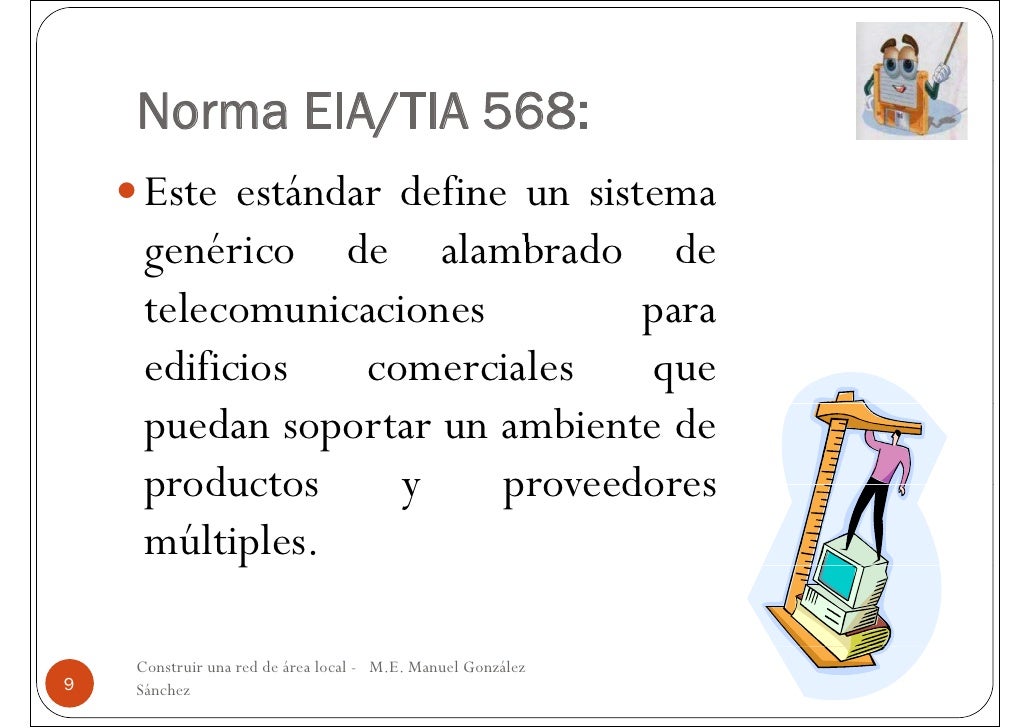

• 9. Norma EIA/TIA 568: Este estándar define un sistema genérico d alambrado d éi de l b d de telecomunicaciones p para edificios comerciales que puedan soportar un ambiente de productos y proveedores múltiples. p Construir una red de área local - M.E. Manuel González 9 Sánchez

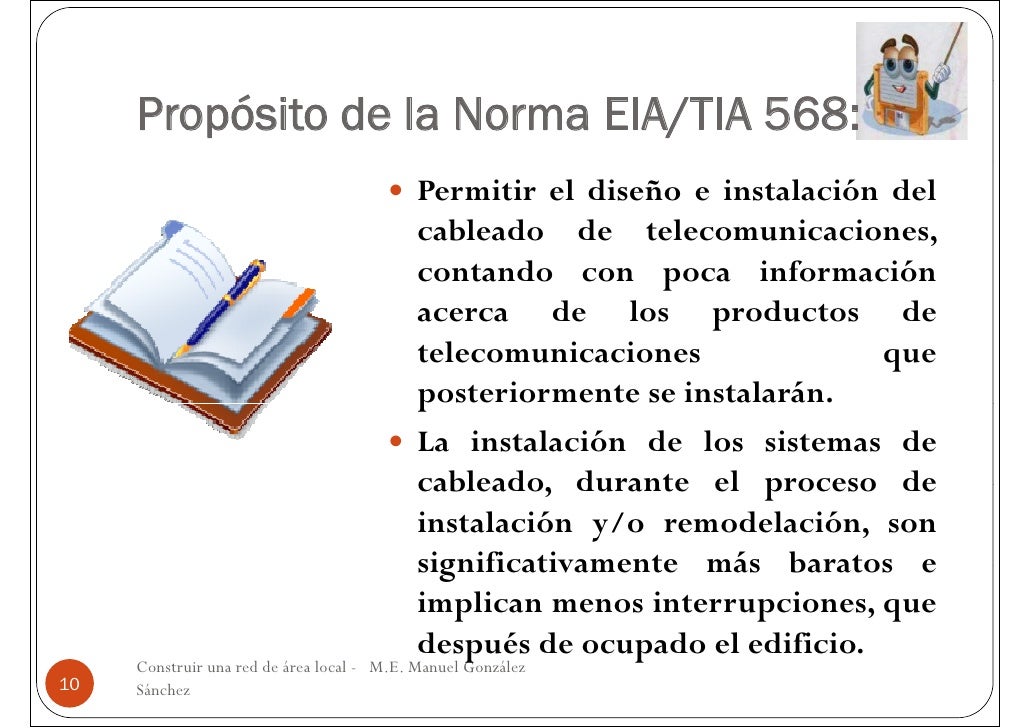

• 10. Propósito de la Norma EIA/TIA 568: Permitir el diseño e instalación del cableado de telecomunicaciones, , contando con poca información acerca de los productos de p telecomunicaciones que p posteriormente se instalarán. La instalación de los sistemas de cableado, cableado durante el proceso de instalación y/o remodelación, son significativamente más baratos e implican menos interrupciones, que después de ocupado el edificio edificio. Construir una red de área local - M.E. Manuel González 10 Sánchez

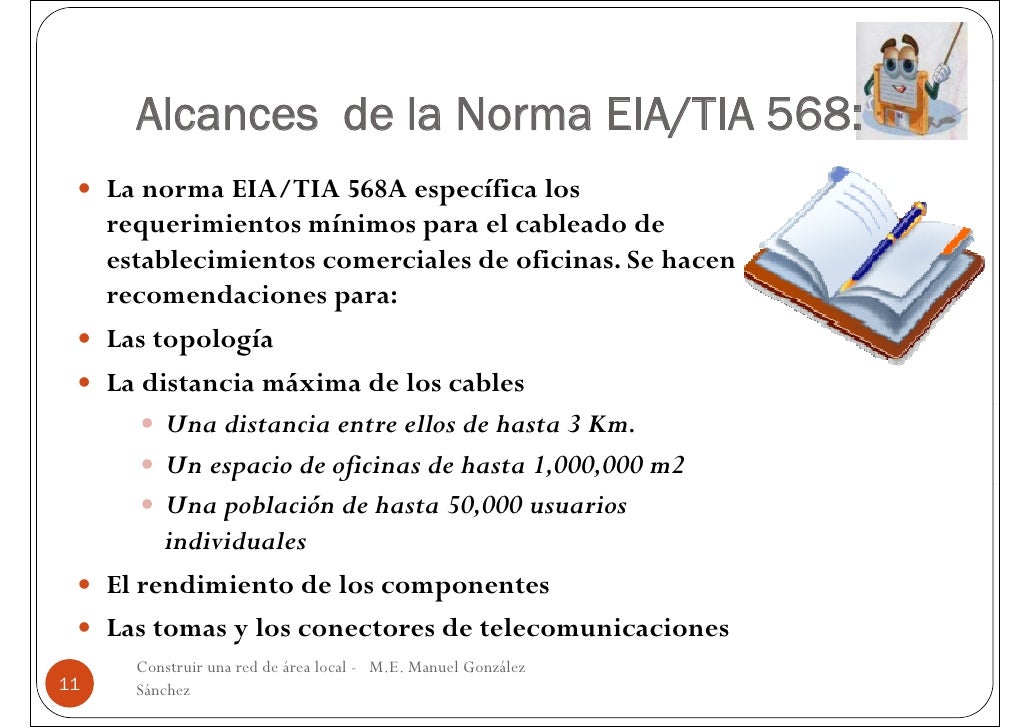

• 11. Alcances de la Norma EIA/TIA 568: La norma EIA/TIA 568A específica los requerimientos mínimos para el cableado de establecimientos comerciales de oficinas. Se hacen recomendaciones para: Las topología La distancia máxima de los cables Una distancia entre ellos de hasta 3 Km. Un espacio de oficinas de hasta 1,000,000 m2 Una población de hasta 50,000 usuarios individuales El rendimiento de los componentes Las tomas y los conectores de telecomunicaciones Construir una red de área local - M.E. Manuel González 11 Sánchez

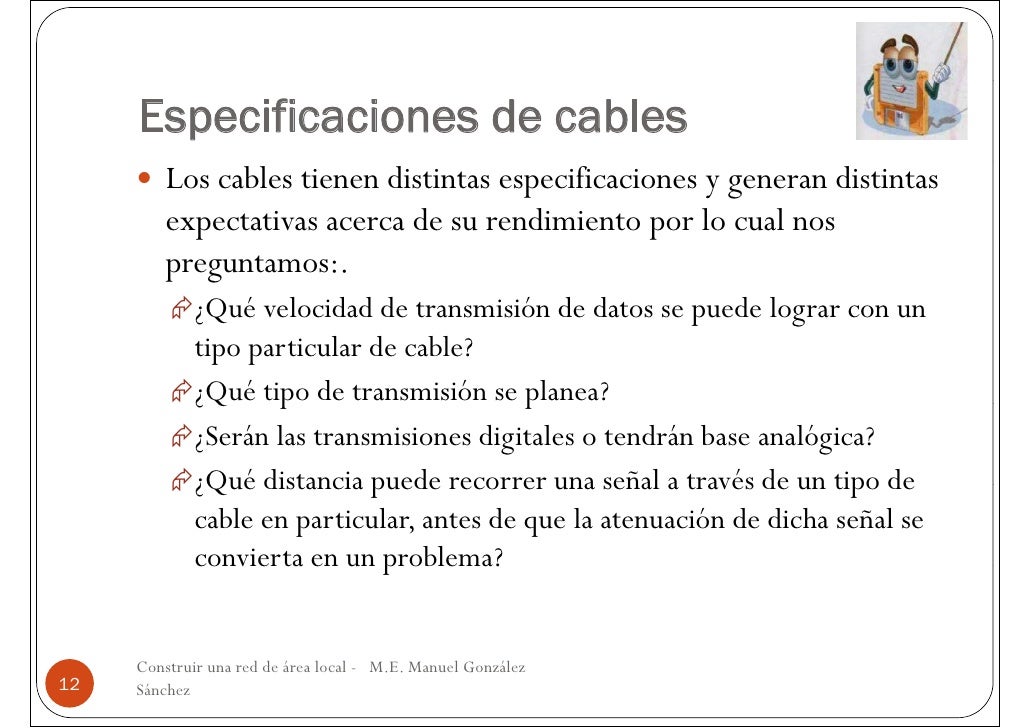

• 12. Especificaciones de cables Los cables tienen distintas especificaciones y generan distintas expectativas acerca de su rendimiento por lo cual nos preguntamos:. ¿Q ¿Qué velocidad de transmisión de datos se p puede lograr con un g tipo particular de cable? ¿Q ¿Qué tipo de transmisión se p p planea? ¿Serán las transmisiones digitales o tendrán base analógica? ¿Qué distancia puede recorrer una señal a través de un tipo de cable en particular, antes de que la atenuación de dicha señal se convierta en un problema? Construir una red de área local - M.E. Manuel González 12 Sánchez

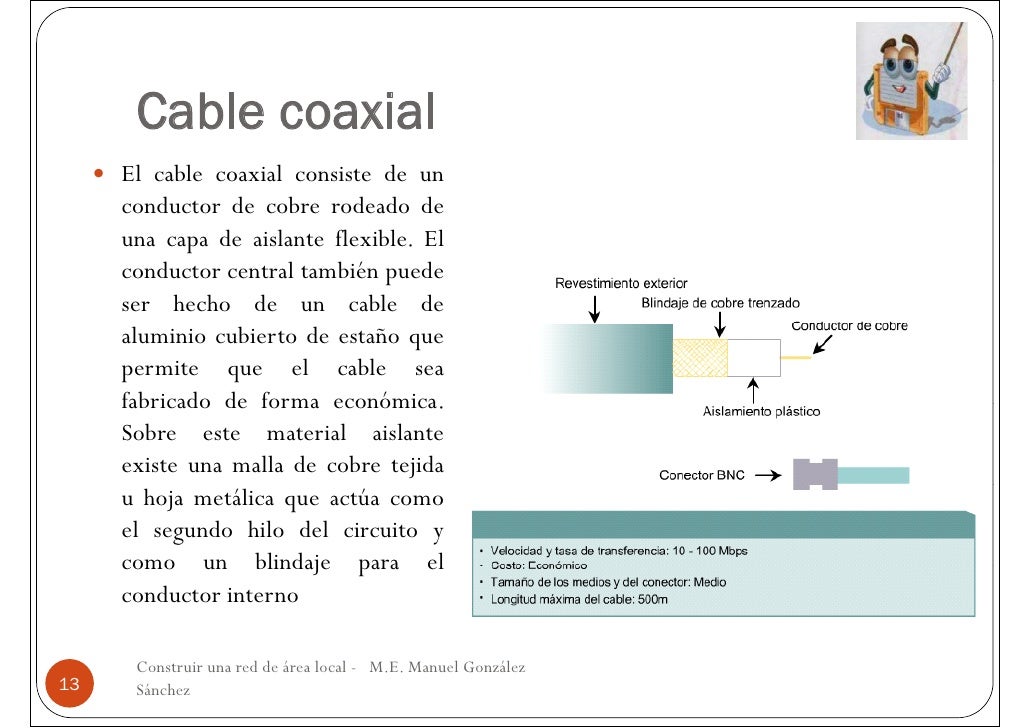

• 13. Cable coaxial El cable coaxial consiste de un conductor de cobre rodeado de una capa de aislante flexible El flexible. conductor central también puede ser hecho de un cable de aluminio cubierto de estaño que permite que el cable sea fabricado de forma económica económica. Sobre este material aislante existe una malla de cobre tejida u hoja metálica que actúa como el segundo hilo del circuito y como un blindaje para el conductor interno Construir una red de área local - M.E. Manuel González 13 Sánchez

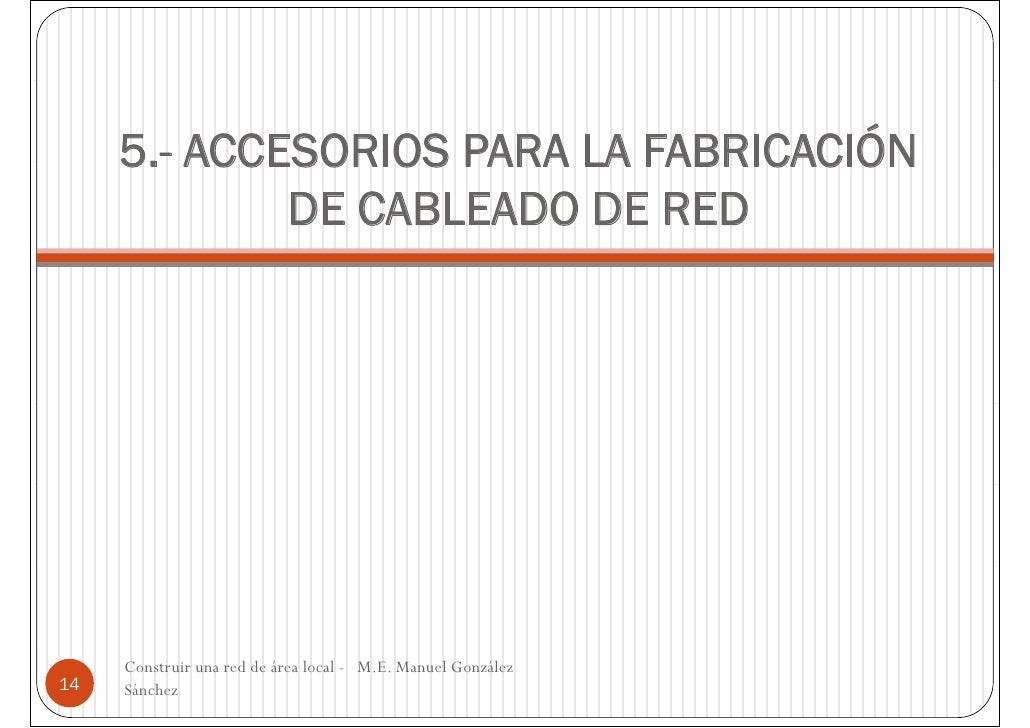

• 14. 5. 5.- ACCESORIOS PARA LA FABRICACIÓN DE CABLEADO DE RED Construir una red de área local - M.E. Manuel González 14 Sánchez

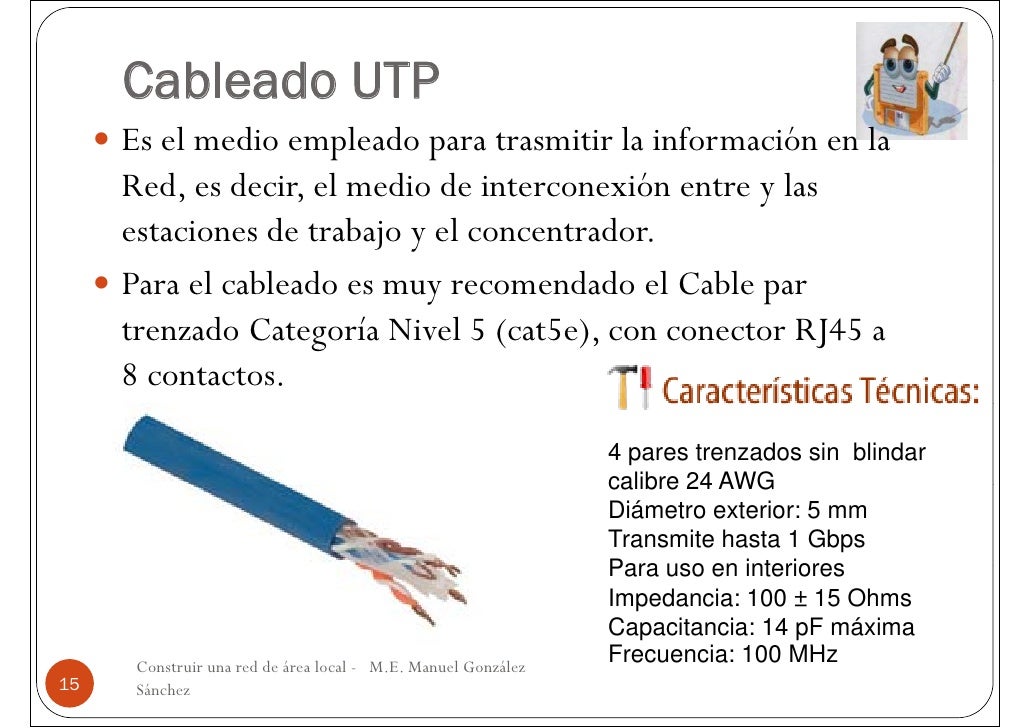

• 15. Cableado UTP Es el medio empleado para trasmitir la información en la Red, es decir, el medio de interconexión entre y las estaciones de trabajo y el concentrador. j . Para el cableado es muy recomendado el Cable par trenzado C t t d Categoría Nivel 5 (cat5e), con conector RJ45 a í Ni l ( t5 ) t 8 contactos. 4 pares trenzados sin blindar calibre 24 AWG Diámetro exterior: 5 mm Transmite hasta 1 Gbps Para uso en interiores Impedancia: 100 ± 15 Ohms Capacitancia: 14 pF máxima Construir una red de área local - M.E. Manuel González Frecuencia: 100 MHz F i MH 15 Sánchez

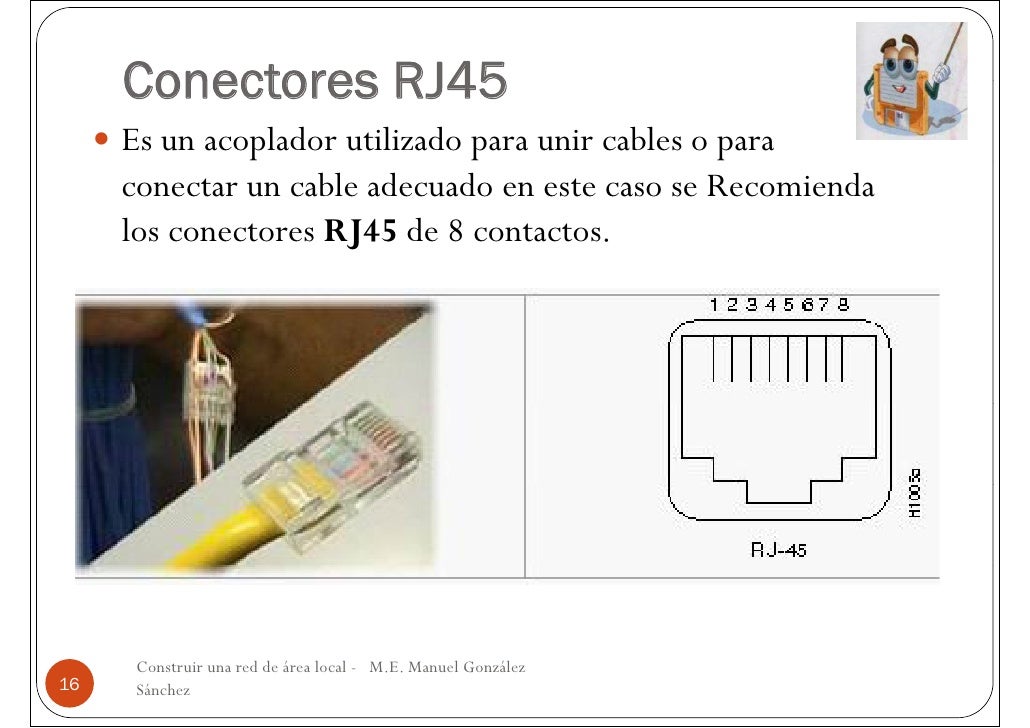

• 16. Conectores RJ45 Es un acoplador utilizado para unir cables o para conectar un cable adecuado en este caso se Recomienda los conectores RJ45 de 8 contactos. J . Construir una red de área local - M.E. Manuel González 16 Sánchez

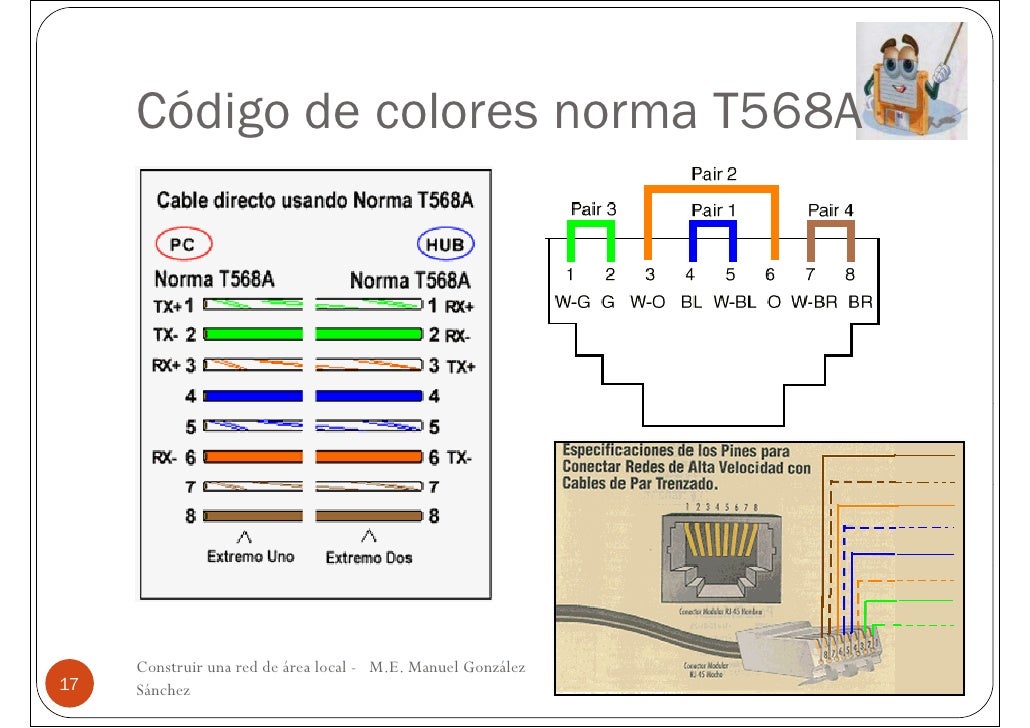

• 17. Código de colores norma T568A Construir una red de área local - M.E. Manuel González 17 Sánchez

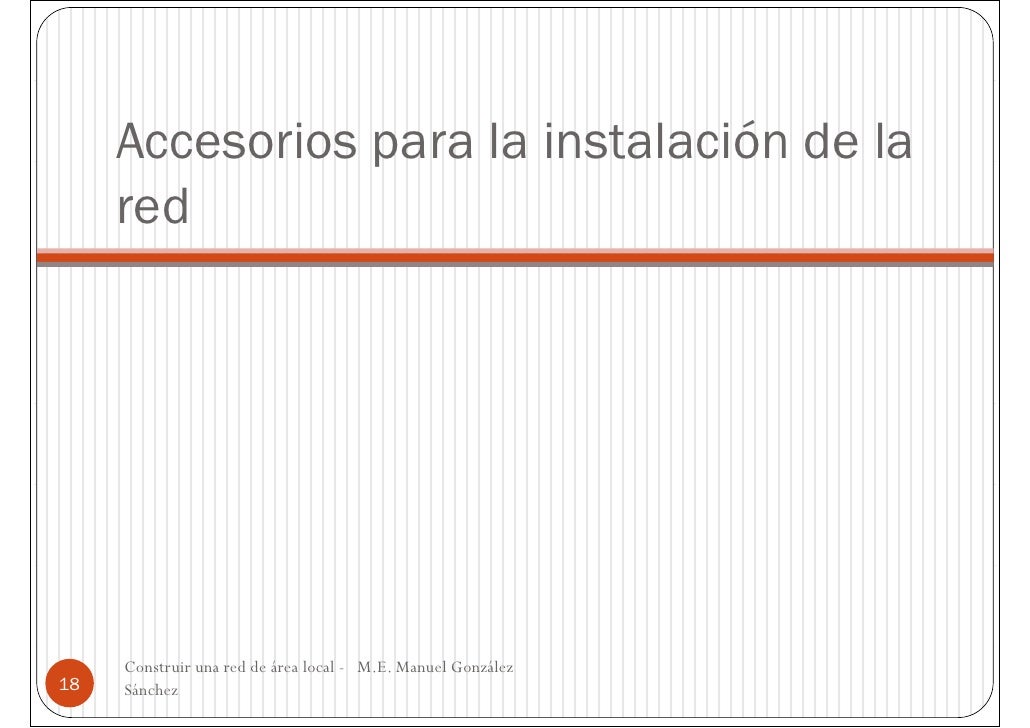

• 18. Accesorios para la instalación de la p red Construir una red de área local - M.E. Manuel González 18 Sánchez
• 19. Coples para extensión de red Cople con conectores hembra (jack) RJ45, para extensión de cable telefónico o de red. Construir una red de área local - M.E. Manuel González 19 Sánchez

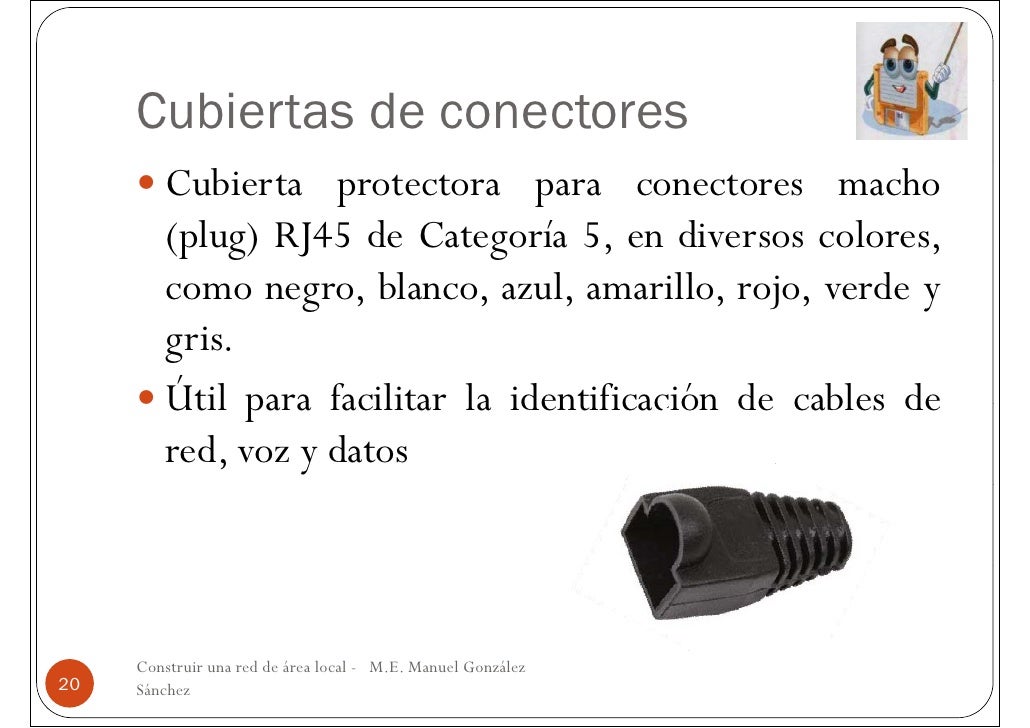

• 20. Cubiertas de conectores Cubierta protectora para conectores macho (plug) RJ45 de Categoría 5 en diversos colores 5, colores, como negro, blanco, azul, amarillo, rojo, verde y gris. Útil para facilitar la identificación de cables de red, voz y datos Construir una red de área local - M.E. Manuel González 20 Sánchez

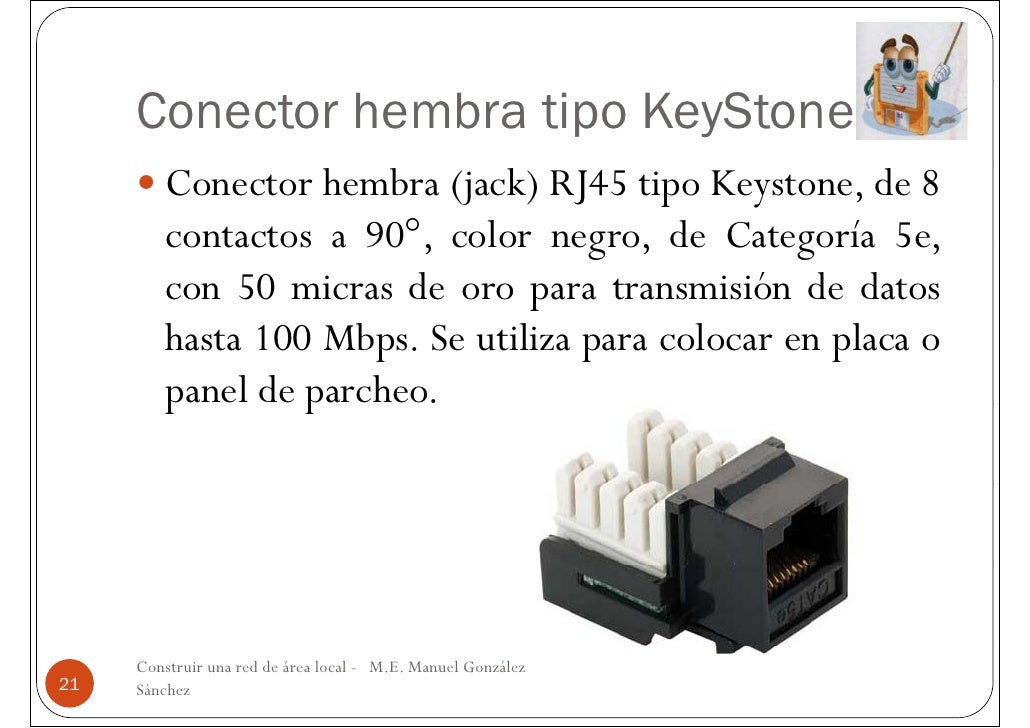

• 21. Conector hembra tipo KeyStone Conector hembra (jack) RJ45 tipo Keystone, de 8 contactos a 90°, color negro de Categoría 5e 90 negro, 5e, con 50 micras de oro para transmisión de datos hasta 100 Mbps. Se utiliza para colocar en placa o p panel de parcheo. p Construir una red de área local - M.E. Manuel González 21 Sánchez

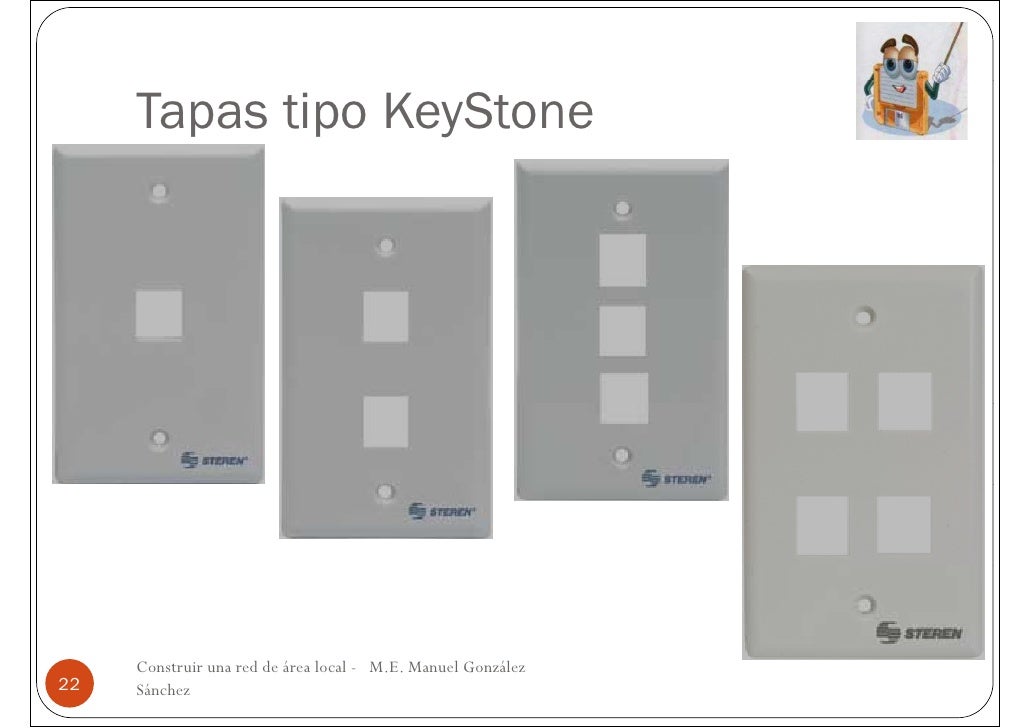

• 22. Tapas tipo KeyStone Construir una red de área local - M.E. Manuel González 22 Sánchez

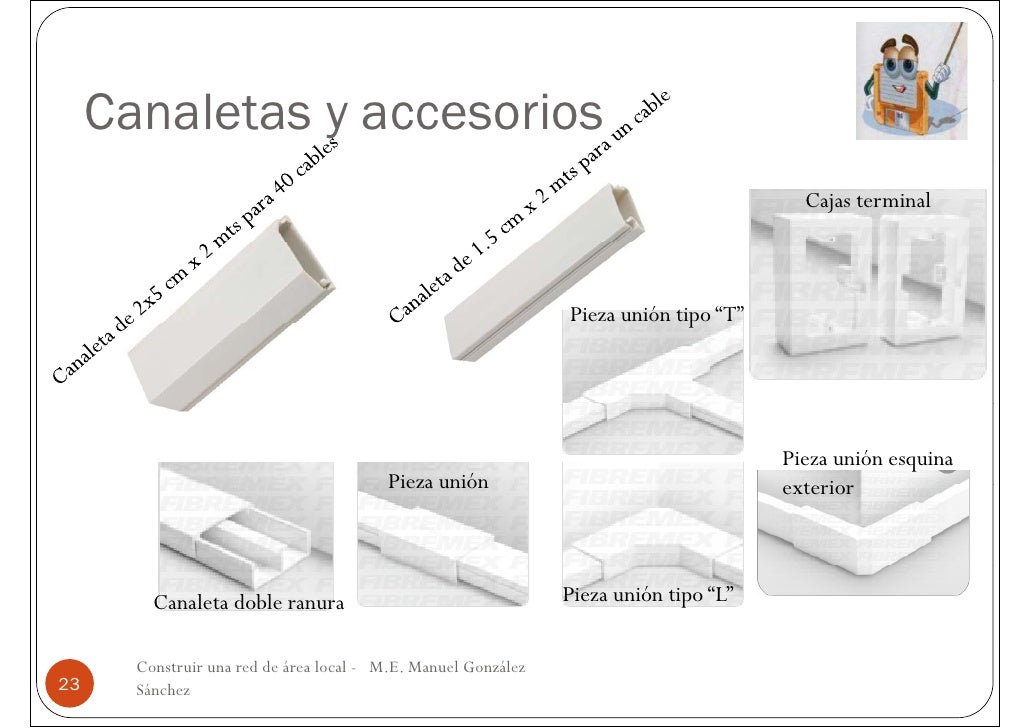

• 23. Canaletas y accesorios Cajas terminal Pieza unión tipo “T” p Pieza unión esquina Pieza unión exterior t i Canaleta doble ranura Pieza unión tipo “L” Construir una red de área local - M.E. Manuel González 23 Sánchez

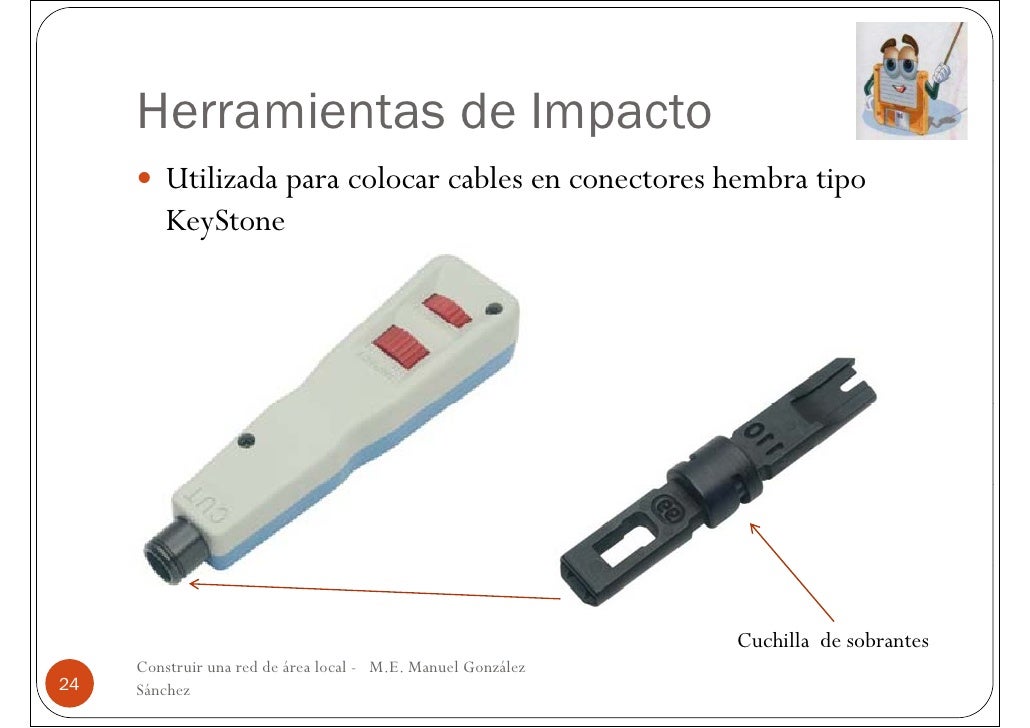

• 24. Herramientas de Impacto Utilizada para colocar cables en conectores hembra tipo KeyStone Cuchilla de sobrantes Construir una red de área local - M.E. Manuel González 24 Sánchez

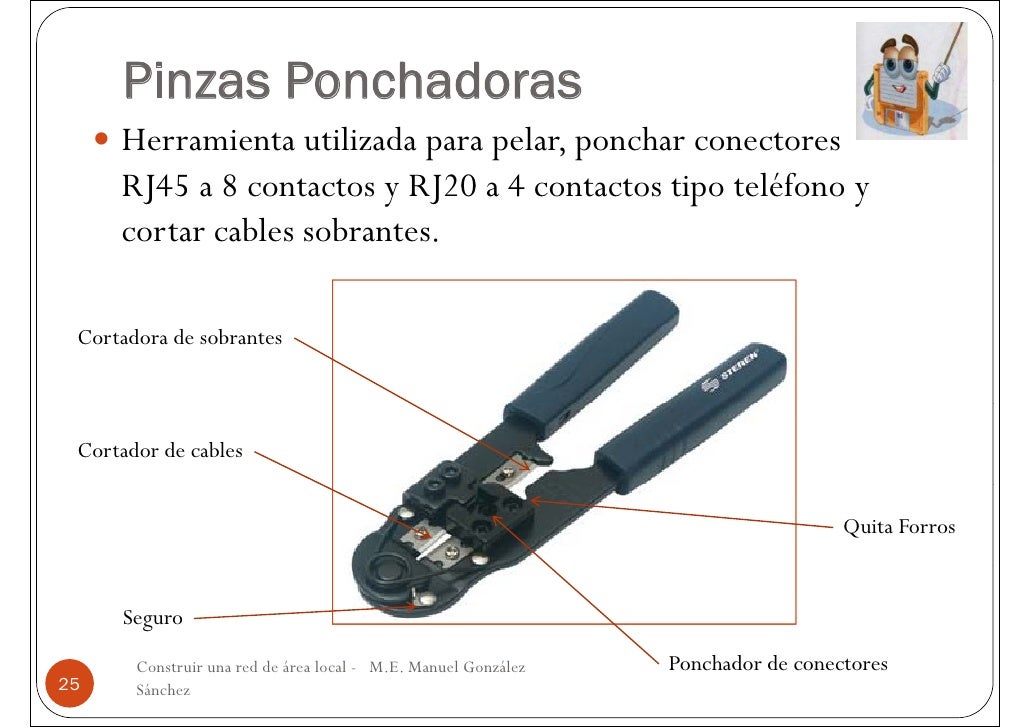

• 25. Pinzas Ponchadoras Herramienta utilizada para pelar, ponchar conectores RJ45 a 8 contactos y RJ20 a 4 contactos tipo teléfono y . cortar cables sobrantes. Cortadora de sobrantes Cortador de cables Quita Forros Seguro Construir una red de área local - M.E. Manuel González Ponchador de conectores 25 Sánchez

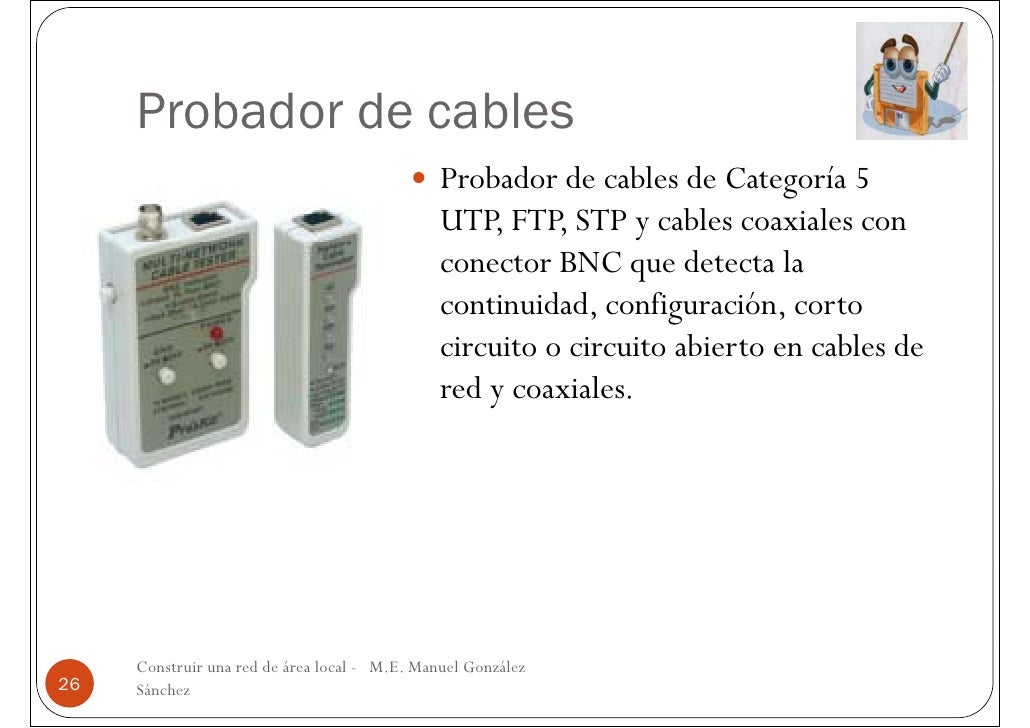

• 26. Probador de cables Probador de cables de Categoría 5 UTP, FTP, STP y cables coaxiales con conector BNC que detecta la continuidad, configuración, corto g circuito o circuito abierto en cables de red y coaxiales. Construir una red de área local - M.E. Manuel González 26 Sánchez
